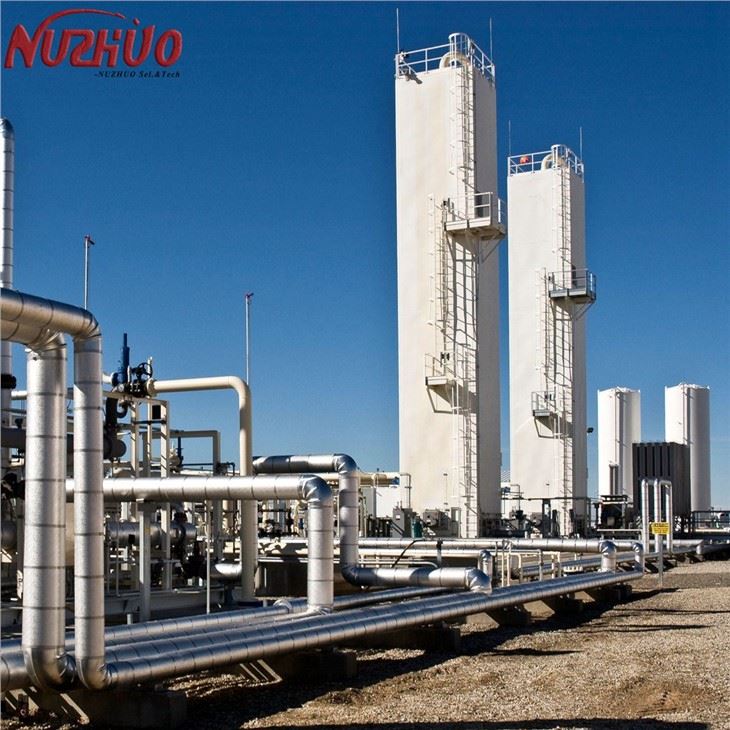

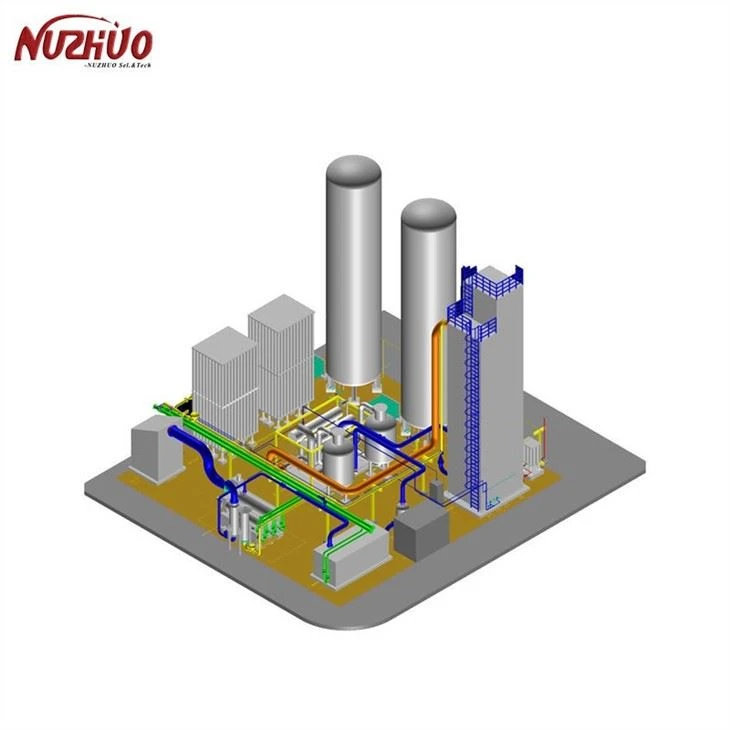

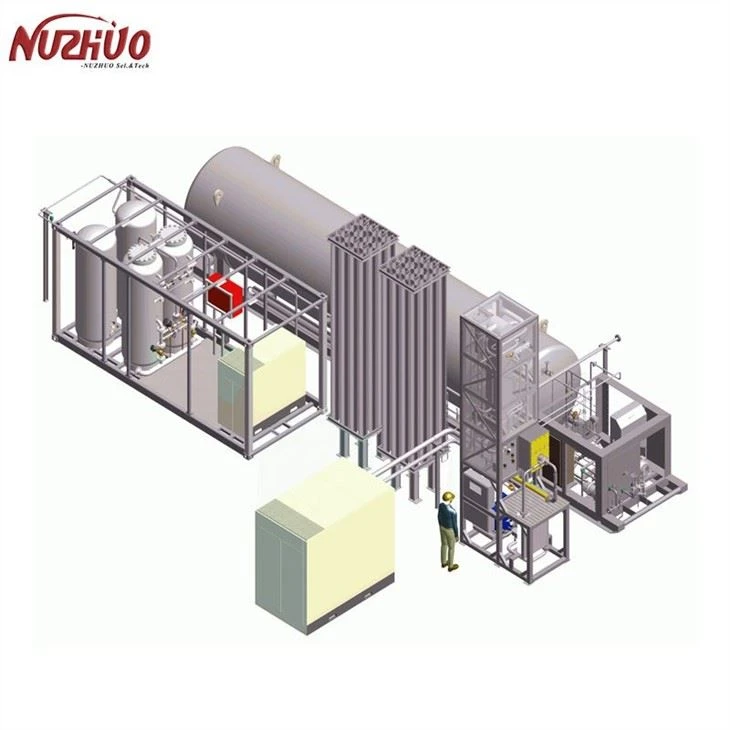

Impianto di generazione di ossigeno dell'impianto ASU

Nome del prodotto

Unità criogenica di separazione dell'aria

Purezza dell'ossigeno

99.6%-99.8%

Produzione

50-30000N3/h

Purezza dell'azoto

99.9% - 99.999%

Marca

NUZHUO

Modello

NZDONAR

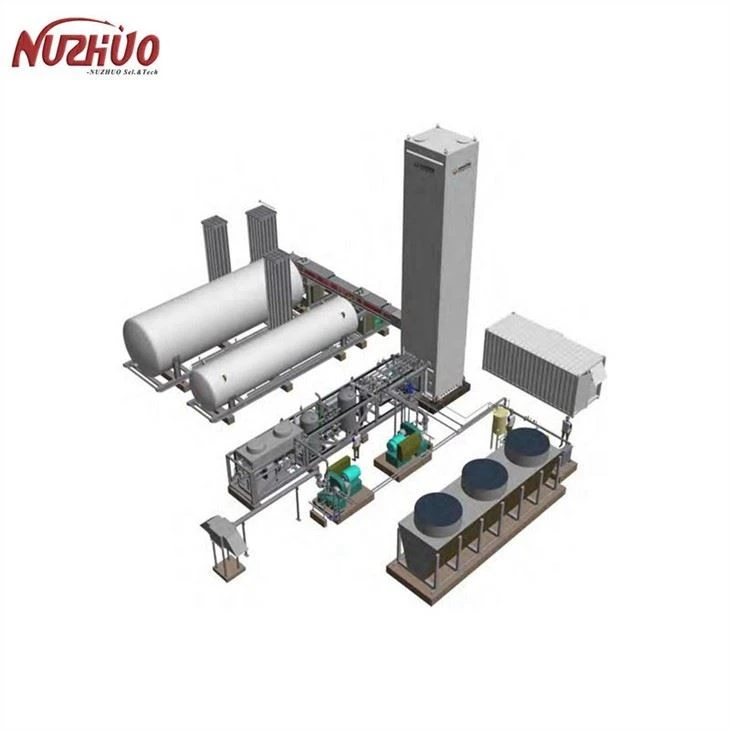

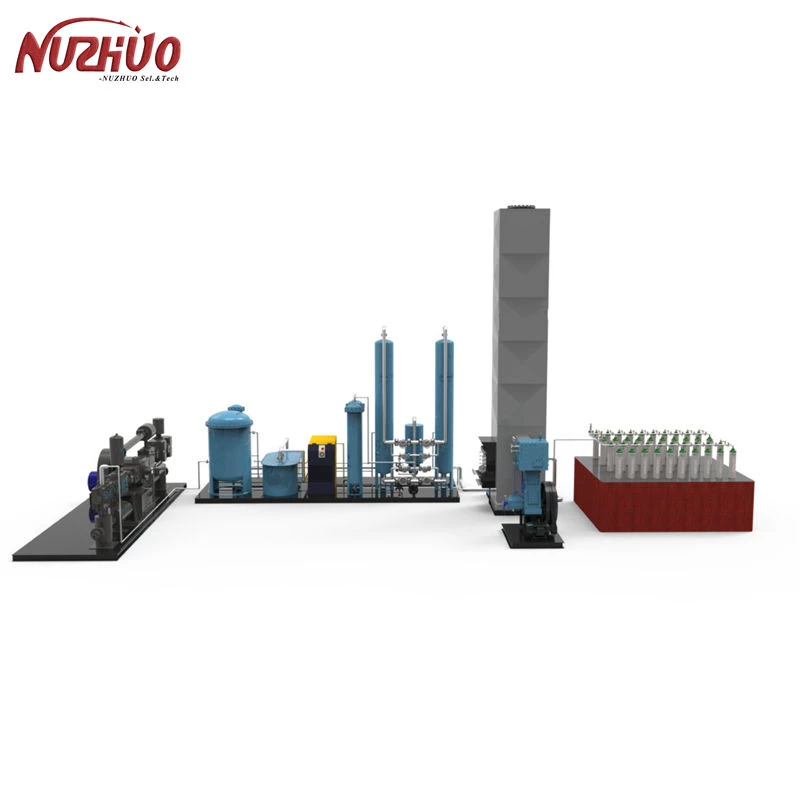

Parte principale

Sistema di compressore d'aria, sistema di pre-raffreddamento, sistema di purificazione dell'aria, sistema di colonne di frazionamento, sistema di espansione turbo, sistema di riempimento, sistema di controllo elettrico e dello strumento

Campo di applicazione

Uso ospedaliero e industriale

MODELLO

PRODOTTO

PRODUZIONE

(Nm3/ora)

Purezza

NZDO

Ossigeno

da 50 a 3000

99.6% - 99.8%

NZDN

Azoto, Azoto liquido

da 50 a 3000

99.9%-99.999%

NZDON

Ossigeno, azoto, ossigeno liquido,

Azoto liquido

da 50 a 3000

Ossigeno:99,6% - 99.8%

Azoto: 99,9%-99,999%

NZDONAR

Ossigeno, Azoto, Argon

Ossigeno liquido, azoto liquido, argon liquido

O2, N2: da 50 a 3000

Ar: da 5 a 90

Ossigeno:99,6% - 99.8%

Azoto: 99,9%-99,999%

Argon: 1,5 ppm O2+4ppm N2

NO

PARTE PRINCIPALE

FUNZIONE

1

Sistema di compressione dell'aria

L'aria può essere compressa a 0,5-0,7 Mpa tramite compressore d'aria, compressore d'aria centrifugo importato, alta efficienza, basso consumo, funzionamento stabile e affidabile

2

Sistema di pre-raffreddamento

L'aria viene pre-raffreddata a 5-10ºC nell'unità di pre-raffreddamento e l'umidità viene separata. Il compressore di refrigerazione a vite importato originale e l'unità di condizionamento d'aria combinati con tutti i componenti di refrigerazione importati sono dotati di un separatore d'acqua, scarichi manuali e automatici importati per drenare regolarmente l'acqua.

3

Sistema di purificazione dell'aria

Rimozione dell'umidità residua, dell'anidride carbonica e degli idrocarburi dell'aria compressa nel purificatore a setaccio molecolare. Il purificatore adotta un letto verticale a strato singolo-con struttura semplice e affidabile e bassa perdita di resistenza; filtro-integrato, scarico e rigenerazione del purificatore contemporaneamente; il riscaldatore elettrico ad alta-efficienza garantisce la completa rigenerazione del setaccio molecolare

4

Sistema di colonne di frazionamento (Cold Box)

Il riscaldamento, il raffreddamento, l'accumulo di liquidi e la purificazione della torre di frazionamento possono essere completati in un unico modo e l'operazione è semplice, rapida e facile. Adotta uno scambiatore di calore con alette a piastre di alluminio-, una torre con piastre setacciate a convezione in alluminio, l'intera tubazione dell'attrezzatura della torre di frazionamento adotta la saldatura ad arco di argon, il corpo della torre e la tubazione principale nella scatola fredda sono realizzati in lega di alluminio ad alta resistenza- o acciaio inossidabile per aumentare la resistenza e ridurre il danno da torsione della tubazione. Le staffe dell'attrezzatura, i tubi e le staffe delle valvole nella cella frigorifera devono essere realizzate in acciaio inossidabile o lega di alluminio. La cella frigorifera è isolata con sabbia perlata e lana di scorie per garantire che la perdita di capacità frigorifera sia ridotta al minimo. La struttura della scatola fredda garantisce la robustezza complessiva e i requisiti di resistenza anti-sismica e al vento e garantisce la capacità di carico-portante della scatola fredda. Quando la cella frigorifera è in funzione, è dotata di protezioni ermetiche e dispositivi di sicurezza. L'attrezzatura principale della cella frigorifera è dotata di messa a terra elettrostatica. Tutti i collegamenti della valvola fredda e della tubazione nella scatola fredda sono saldati e si evitano collegamenti a flangia.

5

Sistema di espansione Turbo

L'aria si espande e si raffredda nel turboespansore e fornisce la capacità di raffreddamento richiesta dal dispositivo. Il turboespansore adotta un cuscinetto a gas, che è semplice e affidabile, facile da usare e ad alta efficienza. La scatola fredda dell'espansore è impostata separatamente per una facile manutenzione.

6

Sistema di scambio termico

L'aria scambia calore con l'ossigeno a riflusso, l'azoto e l'azoto sporco nello scambiatore di calore della torre di frazionamento e viene raffreddata vicino alla temperatura di liquefazione, e l'ossigeno a riflusso, l'azoto e l'azoto sporco vengono ripetutamente scambiati di calore alla temperatura ambiente;

6

Sistema di riempimento

Produzione di gas singolo: processo di compressione interna (pompa per liquidi criogenici, vaporizzatore ad alta pressione, collettore di riempimento).

Produzione multi-gas: processo di compressione esterna (booster di ossigeno, azoto e argon, collettore di riempimento).

7

Strumento e sistema di controllo elettrico

Marchio importato Siemens, sistema di produzione completamente automatico, sistema di controllo digitale

8

Altri

Disegno del layout dell'attrezzatura (secondo il progetto di ingegneria civile), disegni di progettazione dei tubi di processo, disegni di progettazione elettrica dello strumento, ecc.
